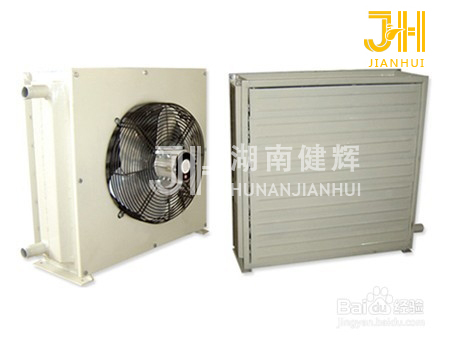

一. GS型暖風機概述
1.GS型暖風機由鋼制散熱器，風機，電機三大部件組成；
2.鋼制散熱器采用Φ 22×2（mm）無縫鋼管繞16×0.5（mm）螺旋波紋翅片后，承壓高，耐腐蝕
性能及傳熱效果好；
3.GS型暖風機結構簡單、體積小、質量輕、安裝方便、耗電量低；
4.GS型暖風機適應于以熱水為熱媒的各類大、中型空間的采暖、通風、干燥、除濕等；
5.GS型暖風機型號表示說明：4GS
4—軸流通風機機號
GS—以熱水為熱媒的鋼制暖風機

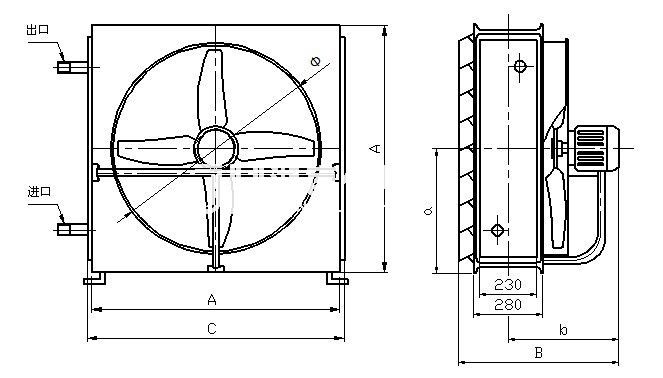

二．GS型暖風機結構及安裝尺寸
型 號 規 格 4GS 5GS 7GS 8GS 散熱器散熱面積m² 14.76 27.6 45.9 66.5 配用通風機型號 SF3G-4 SF4G-4 SF5G-4 SF6G-6 配用電功率（KW） 0.25 0.55 0.75 1.1 主 C 500 670 840 1000 B 690 690 710 850 A 498 668 838 998 a 250 335 420 500 b 413 413 518 544 c 596 766 936 1096 Φ 410 510 710 810 G″ 1¼″ 1¼″ 1½″ 1½″ 重量（Kg） 82 139 229 312
1.GS型暖風機的散熱排管為四排，叉排排列；
要
外
形
及
安
裝
尺
寸
（mm）
2.GS型暖風機百頁窗開度可調整，以得到適合的氣流。
三、GS型暖風機技術參數
|
型 號 規 格 |
4GS |
5GS |
7GS |
8GS |
|
|
標準風量（m³/h） |
1500 |
3180 |
6600 |
8500 |
|
|
平均出風速度（m/s） |
2.3 |
2.3 |
3.0 |
2.6 |
|
|
GS型暖風機在不同熱水 溫度（℃）下，當進風 溫度為15℃時，散熱量 Kcal與出風溫度℃ （散 熱量/出風溫度） |
80℃ |
11800/45.5 |
22700/42.3 |
39800/38.2 |
56000/40.7 |
|
90℃ |
13500/50.5 |
26200/46.5 |
42900/44.4 |
64400/43.8 |
|
|
110℃ |
|
33200/55.0 |
50800/44.0 |
75200/49.9 |
|
|
130℃ |
|
43200/61.0 |
61400/50.9 |
91000/57.0 |
|
|
正常工作噪聲（分貝） |
65 |
70 |
74 |
70 |
|
